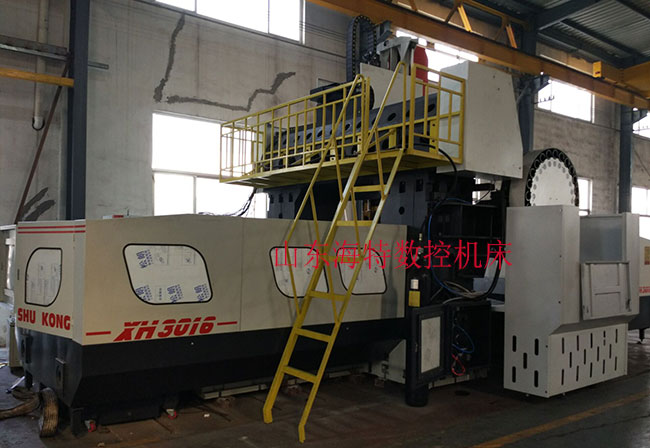

龍門加工中心是指主軸軸線與工作臺垂直設置的加工中心，主要適用于加工大型零件。面對市場上琳瑯滿目的龍門加工中心,哪家好呢?結合相關數據分析，山東海特?cái)?shù)控生產的龍門加工中心整體性價比*好，那究竟好在哪呢？
1、機床龍門框架
機床總體結構由床身、雙立柱、固定橫梁組成封閉的剛性框架結構，工作臺沿床身導軌作縱向運動（X軸），固定橫梁上配置一臺立式大功率多功能滑枕銑（鏜）頭，銑鏜頭溜板橫向沿橫梁導軌左右運動（Y軸）及滑枕鏜銑頭上下運動（Z軸）。
2、機床的基礎件
機床的主要基礎件床身、工作臺、立柱橫梁、橫向溜板、銑頭滑枕等，均采用高強度鑄鐵，樹脂砂造型，具有良好的減震性、熱穩定性、整機結構強度與剛性高。
3、滑枕銑頭
立式滑枕銑頭采用滾珠絲桿直接傳動式設計機構，采用交流伺服電機驅動，滑枕鏜銑頭帶有自動拉松刀裝置，氣液壓復合松開、碟簧拉緊。
4、Z軸運動氮?dú)馄胶?/strong>
Z軸上下運動采用氮?dú)馄胶鈿飧灼胶馄溥\(yùn)動的不平衡力，以減少滾珠絲杠的空載扭矩，減少滾珠絲杠的磨損，保持滾珠絲杠的精度穩定性。以上的動作是由獨立的氣壓系統控制實現的。
5、機床導軌形式
X軸采用3條重載型（滾柱）直線道軌結構，床身為整體鑄造結構，結構剛性好。
Y軸采用3條重載型（滾柱）直線道軌結構，購成90°形式，這提高了Y軸導軌的精度及剛性。
Z軸采用矩型滑枕結構,與橫向溜板結合的導軌帖四氟乙烯導軌耐磨帶。
各運動副運行平穩、準確，耐磨損、壽命長久。
6、X、Y、Z軸運動形式
X、Y、Z軸均采用高精度預載滾珠絲杠。
X、Y軸通過大功率交流伺服電機直接連接，無間隙傳動。
Z軸通過交流伺服加抱閘電機直接連接，無間隙傳動。
7、機床導軌的潤滑
各軸導軌潤滑采用中央集成式自定時定量潤滑系統，該系統為自動潤滑，有失壓及缺油安全保護及報警。
8、防護形式
機床的X軸導軌采用不銹鋼伸縮式防護罩進行防護。
機床的Y軸導軌采用伸縮式風琴防護罩進行防護。
龍門框架上設置檢修用的行梯和防護欄桿。
X、Y、Z軸采用拖鏈防護裝置。
9、機床主傳動、進給傳動配置
機床主傳動（滑枕銑鏜頭）采用交流主軸電機驅動
X、Y、Z軸采用交流伺服電機驅動，X、Y、Z軸采用具有絕對值編碼器的交流伺服電機
Z軸具有抱閘制動保護裝置，斷電時自動夾緊，可防止滑枕鏜銑頭出現“下滑”“溜車”現象。
歡迎廣大用戶在線免費咨詢山東海特客服了解*多關于龍門加工中心的具體信息。
