立式加工中心線規導軌貼塑工藝

　　立式加工中心線規導軌貼塑工藝：

　　準備：粘接場地需清潔無塵，環境溫度以10～40℃為宜，相對濕度<75%。軟帶采用單面萘鈉處理，深褐色一面為粘接面，藍綠色一面為工作面。用剩的軟帶和專用膠需防潮、避光保存。為提高粘接強度，金屬導軌粘接面表面粗糙度宜取Ra12.5～25μm(光潔度3～4)；相配導軌應略寬于軟帶導軌，其表面粗糙度宜取Ra0.8～1.6μm(光潔度7～8)。

　　裁剪：軟帶裁剪尺寸可按金屬導軌粘接面的實際尺寸適當放一些余量，寬度單邊可放2～4mm，以防粘貼時滑移；長度單邊可放20～60mm，便于粘貼時兩端拉緊。

　　清洗：粘接前需對金屬導軌粘接面除銹去油，可先用砂布、砂紙或鋼絲刷清除銹斑雜質，然后再用丙酮擦洗干凈、晾干；若舊機床油污嚴重，可先用NaOH堿液洗刷，然后再用丙酮擦洗；有條件的話，也可對金屬導軌粘接面作噴沙處理。同時用丙酮擦洗軟帶的深褐色粘接面，晾干備用。

　　配膠：專用膠須隨配隨用，按A組份/B組份=1/1的重量比稱量混合，攪拌均勻后即可涂膠(詳見瓶貼說明)。

　　涂膠：可用“帶齒刮板”或1mm厚的膠木片進行涂膠。專用膠可縱向涂布于金屬導軌上，橫向涂布于軟帶上，涂布應均勻，膠層不宜過薄或太厚，用膠量一般可控制在700g/m&sup2;左右，膠層厚度宜控制在0.08～0.12mm之間。

　　粘貼：軟帶剛粘貼在金屬導軌上時需前后左右蠕動一下，使其全面接觸；用手或器具從軟帶長度中心向兩邊擠壓，以趕走氣泡；對大中型機床，可用BOPP封箱帶粘貼定位。

　　固化：固化在室溫下進行，固化時間：24小時，固化壓力：0.06～0.1MPa，加壓必須均勻，可利用機床工作臺自身的重量反轉壓在床身導軌上，必要時再加重物。產品上批量使用，也可定制壓鐵做配壓件。為避免擠出的余膠粘住床身導軌，可預先在床身導軌面上鋪一層油封紙或涂一層機油。

　　加工：固化后應先將工作臺沿導軌方向推動一下，然后再抬起翻轉，清除余膠，并沿著金屬導軌粘接面方向切去軟帶的工藝余量并倒角。軟帶具良好的刮削性能，可研磨、銑削或手工刮研至精度要求，機加工時必須泛流冷卻液充分冷卻，且進刀量要??；配刮則可按通常刮研工藝進行，接觸面均勻達70%即可。軟帶開油孔、油槽方式與金屬導軌相同，但建議油槽一般不要開透軟帶，油槽深度可為軟帶厚度的1/2～2/3，油槽離開軟帶邊緣至少6mm以上。

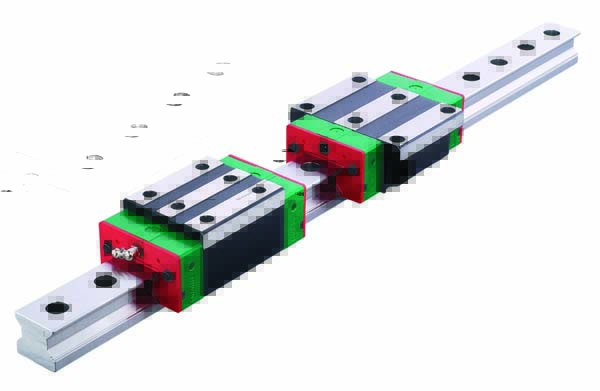

        山東海特?cái)?shù)控立式加工中心線規導軌X、Y、Z軸采用原裝臺灣上銀滾柱重載導軌，線軌寬度45mm，線軌滑座為加寬加大處理，特別是Z軸的滑座加長。滾柱重載線軌可以滿足客戶速度快、精度高的要求外，還可以強力切削，同時也增加機床導軌的使用壽命等特性。
