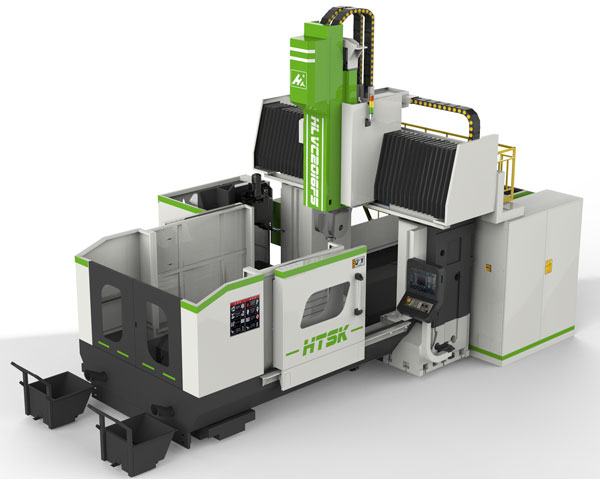

XHS3016龍門加工中心機主要結構
該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性*好。
橫梁采用梯形式設計，剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
XHS3016龍門加工中心機配置
臺灣新代系統 臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統
可根據客戶要求專業設計開發數控設備及加工中心
XHS3016龍門加工中心機參數:
|
XHS3016 |
規 格 |
|
X、Y、Z坐標行程 |
3000 mm*1600mm*900mm |
|
兩立柱之間*大寬度 |
1600 mm |
|
主軸端面至工作臺上平面距離 |
150～1050mm |
|
X、Y、Z切削進給量 |
0～5000 mm/min |
|
工作臺規格（長×寬） |
3200 mm*1200mm |
|
工作臺*大載重 |
8000kg |
|
工作臺T型槽（槽數×槽寬×槽距）臺面淬火 |
7mm*22mm*170mm |
|
X、Y快速進給速度 |
12m/min、12m/min |
|
Z快速進給速度 |
10m/min |
|
主軸轉速范圍 |
50-6000 r/min |
|
主軸錐孔 |
BT50-150 |
|
圓盤式/鏈?zhǔn)降稁?kù)（數控銑不含刀庫） |
BT50-24T/32T |
|
*大刀具直徑 |
空刀Φ250 滿刀Φ125 |
|
*大刀具長度 |
400mm |
|
*大刀具重量 |
16kg |
|
刀庫形式 |
圓盤式/鏈?zhǔn)?/td>
|
|
主軸電機 |
βil30/6000kW |
|
X、Y、Z伺服電機 |
βilS30/2000kW |
|
重復定位精度 |
500mm/+ 0.005mm |
|
定位精度 |
500mm/+0.0075mm |
|
數控系統 |
FANUC/西門子/三菱/新代 |
|
使用源氣壓力 |
0.8 MPa |
|
電器容量 |
36kW |
|
機床輪廓尺寸（L×W×H） |
8500 mm*4500 mm*4800mm |
|
機床重量 |
35000 kg |
