“8040”是行業通用的行程標識，核心指向機床的關鍵加工范圍：X軸(縱向)最大加工范圍約8000mm(8米)，Y軸(橫向)最大加工范圍約4000mm(4米)。這個尺寸覆蓋了絕大多數中大型工件——從4米寬的汽車覆蓋件模具，到6米長的工程機械車架，再到8米長的軌道交通底架，都能輕松承載，既避免了小型設備“行程不足”的尷尬，又無需承擔超大型龍門的高額成本。
龍門結構：剛性與精度的“雙重保障”

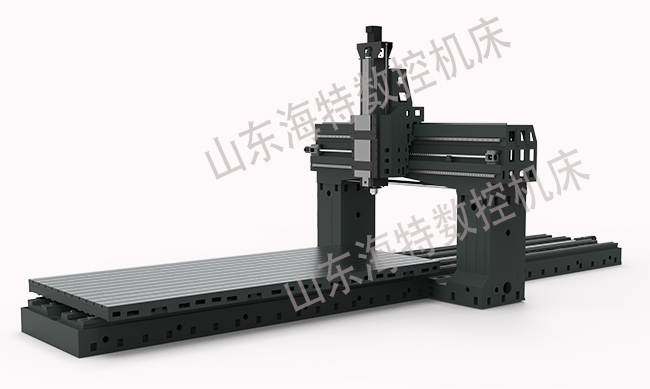

8040龍門多采用“定柱龍門結構”，工作臺移動，立柱不動，它以“雙立柱+橫梁”的框架為核心，優點：① 床身采用整體鑄鐵或焊接結構，經時效處理消除應力，機體穩，加工時振幅小;② 雙立柱對稱分布，減少加工中的抗扭變形，尤其適合長工件的直線度加工;③ 工作臺多為T型槽設計，可通過壓板固定不規則工件，最大承重達10-30噸，滿足中大型工件的穩定夾持需求。
簡單說，8040龍門加工中心就是“以8米級行程為核心，通過高剛性龍門結構，實現中大型零件高效精密加工的數控機床”，是中端重制造領域的“性價比擔當”。

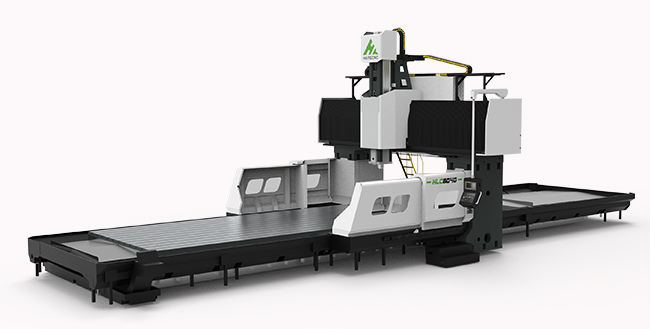

HLC8040龍門加工中心參數
HLM8040 | 規 格 |
機體結構 | 75°斜軌道橫梁 45°抗沖擊立柱 方滑枕 環抱式 |
工作臺規格（長×寬） | 8100×3500mm |
X坐標行程 | 8000 mm |
Y坐標行程 | 4200 mm |
Z坐標行程 | 1500mm |
兩立柱之間最大寬度 | 4000 mm |
主軸端面至工作臺上平面距離 | 200-1700mm |
X、Y、Z切削進給量 | 1～6000 mm/min |
X、Y、Z快速進給速度 | 8m/min |
主軸轉速范圍 | 80～4000 r/min |
主軸結構功能 | BT50-190mm |
主軸電機率 | 22/26KW |
主軸變速 | 雙檔無級變速器 |
主軸工件冷卻方式 | 主軸環噴功能 |
X軸導軌形式 | 兩條55mm重載滾柱承載線軌 兩條55mm滾珠支撐線軌 |
Y軸導軌形式 | 兩條65mm重載滾柱承載線軌 一條65mm滾珠支撐線軌 |
Z軸導軌形式 | 方滑枕480*480 |
數控系統 | 發那科/西門子 |
定位精度 | 500±0.0075 |
重復定位精度 | 500±0.005 |
使用源氣壓力 | 0.6-0.8 MPa |
機床輪廓尺寸（L×W×H） | 20600x6200x5200mmmm |
機床重量（約） | 99000 kg |
