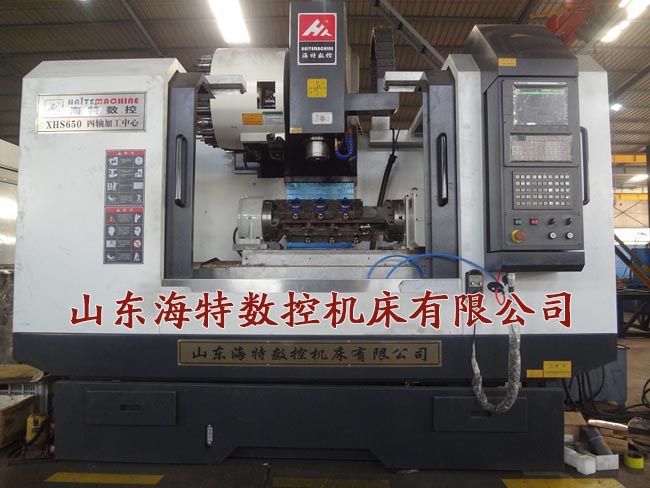

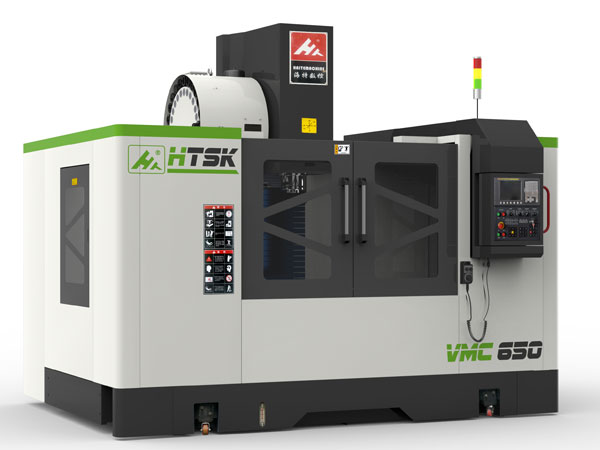

VMC650四軸加工中心是指在650加工中心的基礎上加裝了第四軸分度頭，也就是我們的A軸，它是我公司引進國際先進技術，自行研制開發生產的新一代數控機床，該機床廣泛應用于軍工、航天、汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。機床配有自動潤滑系統、冷卻系統，采用全封閉式立式防護罩。
VMC650四軸加工中心結構：
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確?；A(chǔ)件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構*加合理，與加強筋的恰當搭配，保證了基礎件的高剛性與高強度。寬實的機床底座，箱形腔“人”字型立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
2、高剛性、高精密主軸：采用臺灣健椿隆主軸BT40-120mm。
3、采用臺灣律廷C3級高精密、高強度滾珠絲杠。
4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
5、采用原裝臺灣圓盤圣杰刀庫
6、機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
7、當機床配立體式全防護時，機床在強力切屑時保證外防護不震動。
8、CNC控制系統采用日本發那科控制系統，系統帶有高速高精功能且支持四軸聯動。
9、第四軸（A軸）采用臺灣CNC電腦數控分度盤含四軸電機與驅動器，四軸采取氣動（液壓）鎖緊方式，鎖緊安全可靠。
VMC650四軸加工中心技術參數：
|
VMC650 |
規 格 |
|
X坐標行程 |
650 mm |
|
Y坐標行程 |
450 mm |
|
Z坐標行程 |
450mm |
|
工作臺規格（長×寬） |
860×430mm |
|
工作臺載重 |
400 kg |
|
主軸中心線到立柱正面導軌距離 |
475mm |
|
主軸端面至工作臺上平面距離 |
120～570mm |
|
X、Y、Z切削進給量 |
1～6000 mm/min |
|
X、Y快速進給速度 |
36m/min |
|
Z快速進給速度 |
30m/min |
|
主軸轉速范圍 |
50～8000 r/min |
|
主軸錐孔 |
BT40-120mm |
|
主軸電機 |
7.5kW |
|
X、Z伺服電機 |
bis12/2000 Z軸含有抱閘 |
|
Y伺服電機 |
bis22/2000 |
|
工作臺T型槽（槽數×槽寬×槽距） |
5/18/75mm |
|
重復定位精度300mm |
± 0.003mm |
|
定位精度300mm |
± 0.005mm |
|
數控系統 |
FANUC |
|
使用源氣壓力 |
0.6-0.8 MPa |
|
機床輪廓尺寸（L×W×H） |
2750x2080x2500mmmm |
|
機床重量 |
4800 kg |
650加工中心第四軸技術參數
|
第四軸 |
CNC-200 |
|
盤面直徑 |
200mm |
|
垂直中心高 |
160mm |
|
垂直全高 |
270mm |
|
分割精度等級 |
25″ |
|
重復精度 |
4″ |
|
凈重 |
84KG |
|
手動尾座 |
TS-A 160 |
|
四軸電機 |
Bis8/3000 |
第四軸大小可根據客戶要求選擇，四軸型號不同，價格相差甚大
