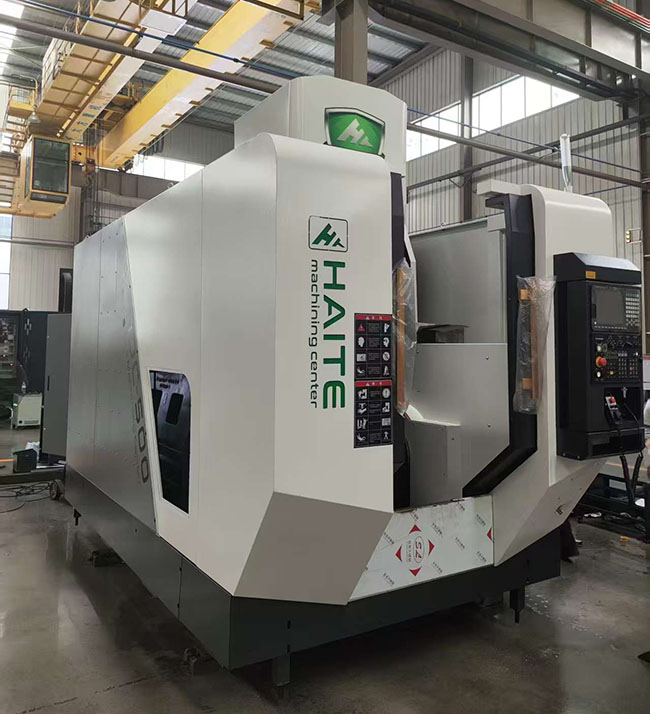

400 搖籃五軸加工中心是指工作臺直徑400mm的搖籃式五軸聯動數控機床，通過工作臺的雙旋轉軸 (A/C 或 B/C 軸) 與 XYZ 線性軸協同，實現復雜曲面的高精度加工。
核心結構特點：
搖籃式工作臺：兩個旋轉軸集成于工作臺，使其像 "搖籃" 一樣擺動和旋轉
主軸不參與擺動：保持高剛性和刀具穩定性，加工精度不受刀具長度影響
雙軸聯動：通常為 A 軸 (±110°~±120°) 和 C 軸 (360° 連續旋轉)，實現全方位加工覆蓋
HDC400F5搖籃五軸加工中心參數：
項目 | 參數 | |
機體結構 | 橋式龍門機體 | |
行程 | X坐標行程 | 600 |
Y坐標行程 | 650mm | |
Z坐標行程 | 500mm | |
A軸回轉角度 | 110°-30° | |
C軸回轉角度 | 360° | |
工作臺最大回轉直徑 | 630mm | |
主軸 | 主軸轉速范圍 | 50～10000r/min |
主軸連接方式 | 直連 | |
主軸錐孔 | BBT40 | |
主軸鼻端至轉臺中心距離 | 100-600mm | |
進給 | X、Y、Z切削進給量 | 1～6000 mm/min |
X、Y快速進給速度 | 24m/min | |
Z快速進給速度 | 24m/min | |
| 系統 | 華中/新代 /西門子/海德漢 | 高速高精功能 |
支持五軸五聯動 | ||
含RTCP功能 | ||
主軸電機 | 伺服電機 | 11/15kw |
刀庫 | 刀庫規格 | BBT40-24 |
精度 | 重復定位精度 | ±0.005mm |
定位精度 | ±0.0075mm | |
其它 | 機床輪廓尺寸（L×W×H） | 4300mm×3100mm×3000mm |
機床重量（約） | 10500kg | |
搖籃五軸加工中心優勢：
1?、加工能力全面提升
一次裝夾五面加工：減少定位誤差，提高加工效率 30%+
復雜曲面無障礙：能加工葉輪、渦輪、醫療器具等傳統設備難以完成的形狀
刀具路徑優化：減少空切，加工時間縮短 40%
2?、精度與穩定性
高剛性結構：機床整體剛性提升，振動小
溫度補償系統：關鍵部位 24 個傳感器實時修正熱變形
3?、適用材料廣泛
從鋁合金到鈦合金，從塑料到硬質合金，均可高效精密加工，特別適合航空航天輕量化材料和醫療精密器械
搖籃五軸加工中心用途：
1?、模具制造
注塑模具：精密分型面、復雜冷卻水道
壓鑄模具：汽車零部件模具，表面質量要求高
2?、航空航天
發動機葉片 / 葉輪：高精度曲面，葉片扭曲角度精確控制
結構件：輕量化設計，多腔室復雜結構
3?、醫療領域
骨科植入物：人工關節、脊柱內固定器
牙科器械：義齒支架、種植體配件
4?、汽車零部件
渦輪增壓器：葉輪、渦殼
轉向節：復雜多曲面連接件
