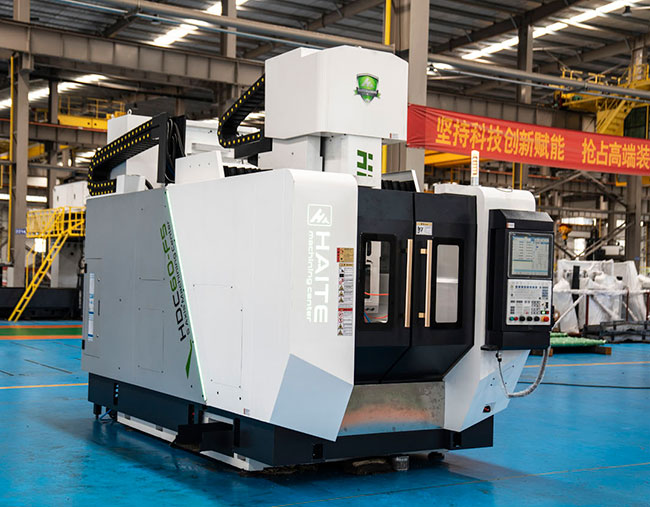

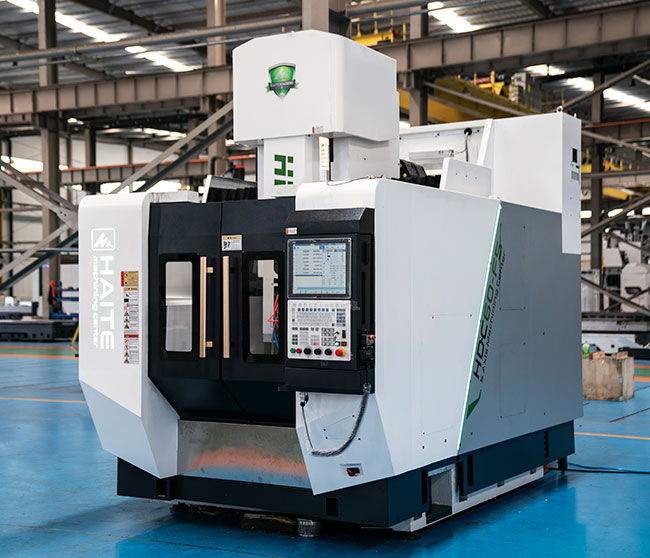

在航空航天、醫療器械、高端模具等精密制造領域，“形狀復雜、精度要求高、加工難度大”是工程師們常面對的難題。而500搖籃五軸加工中心的出現，如同一位“全能工匠”，憑借靈活的姿態和超高的精度，輕松攻克各類復雜零件加工瓶頸。
一、先搞懂：500搖籃五軸，“500”和“搖籃”到底指什么?
剛接觸的朋友可能會疑惑，“500搖籃五軸”的命名藏著哪些關鍵信息?其實核心就兩點，一看“500”，二懂“搖籃結構”。
“500”的核心定義：這里的“500”特指設備工作臺的關鍵尺寸，通常是工作臺直徑為500mm，最大回轉直徑630mm，這直接決定了設備能加工的工件大小——中小型復雜零件是它的核心“服務對象”，比如直徑不超過630mm的葉輪、人工關節、模具型腔等。
“搖籃結構”的獨特優勢：不同于主軸擺動式五軸，搖籃式五軸的兩個旋轉軸(通常是A軸和C軸)集成在工作臺上，工作臺像“搖籃”一樣可實現擺動和旋轉。這種結構最大的好處是主軸無需參與擺動，能始終保持高剛性和穩定性，加工精度不受刀具長度影響，尤其適合精密曲面加工。
簡單來說，500搖籃五軸加工中心就是“以500mm工作臺為基準，通過XYZ線性軸+搖籃式雙旋轉軸聯動，實現零件多面、復雜曲面一次成型的高精度設備”。
二、500搖籃五軸加工中心參數：
項目 | 參數 | |
機體結構 | 橋式龍門機體 | |
行程 | X坐標行程 | 700 |
Y坐標行程 | 800mm | |
Z坐標行程 | 550mm | |
A軸回轉角度 | 110°-30° | |
C軸回轉角度 | 360° | |
主軸 | 主軸轉速范圍 | 50～10000r/min |
主軸連接方式 | 直連 | |
主軸錐孔 | BBT40 | |
主軸鼻端至轉臺中心距離 | 100-600mm | |
進給 | X、Y、Z切削進給量 | 1～6000 mm/min |
X、Y快速進給速度 | 24m/min | |
Z快速進給速度 | 24m/min | |
主軸電機 | 伺服電機 | 11/15kw |
刀庫 | 刀庫規格 | BBT40-24 |
精度 | 重復定位精度 | ±0.005mm |
定位精度 | ±0.0075mm | |
其它 | 機床輪廓尺寸（L×W×H） | 4400mm×3100mm×3300mm |
機床重量（約） | 12000kg | |
三、500搖籃五軸加工中心三大優勢
500搖籃五軸能快速普及，關鍵在于它解決了傳統設備的諸多痛點，這3點優勢尤為突出：
1. 效率翻倍：一次裝夾，五面加工
傳統加工復雜零件，往往需要多次裝夾、更換設備，不僅耗時，還容易因定位誤差影響精度。而500搖籃五軸通過搖籃工作臺的A軸(±110°~±120°擺動)和C軸(360°連續旋轉)，配合XYZ軸聯動，可實現零件“一次裝夾完成五面加工”。據行業數據統計，這種加工方式能減少80%的裝夾時間，整體生產效率提升30%以上，尤其適合批量生產。
2. 精度“爆表”：剛性拉滿，誤差可控
精密制造的核心是“精度”，這款設備從結構到系統都為精度保駕護航：① 搖籃式結構讓主軸無需擺動，減少了剛性損耗，加工時振動更小;② 關鍵部位配備20+溫度傳感器，實時監測并補償熱變形;③ 搭配海德漢、發那科等高端數控系統，刀具路徑規劃更精準，復雜曲面加工誤差小。
3. 應用廣泛：從鋁合金到鈦合金，全hold住
無論是航空航天常用的鈦合金、高溫合金，還是醫療領域的純鈦、陶瓷，亦或是模具行業的淬硬鋼，500搖籃五軸都能輕松應對。它的主軸功率普遍在15-25kW，可實現高速切削與強力切削的靈活切換，既能保證薄壁零件的加工穩定性，又能提升硬質材料的加工效率。
